欢迎来到香港最真正最准资料六官网,本公司主要经营金属修补剂金属修复剂设备耐磨涂层材料~

金属修补剂

当前位置
首页 > 新闻中心 > 行业新闻
RJ设备耐磨防腐蚀涂层材料冬天怎么施工?
 2023/11/24 8:35:04

冬季若温度低于10℃RJ耐磨防腐涂料产品粘稠度增加,流淌性和粘接性变差,不容易搅拌,非常不利于在设备磨损腐蚀基材表面涂覆施工。所以冬季施工一定要对RJ耐磨防腐涂料产品进行预热,涂覆完成后,对工件进行加温固化处理。

香港最真正最准资料六

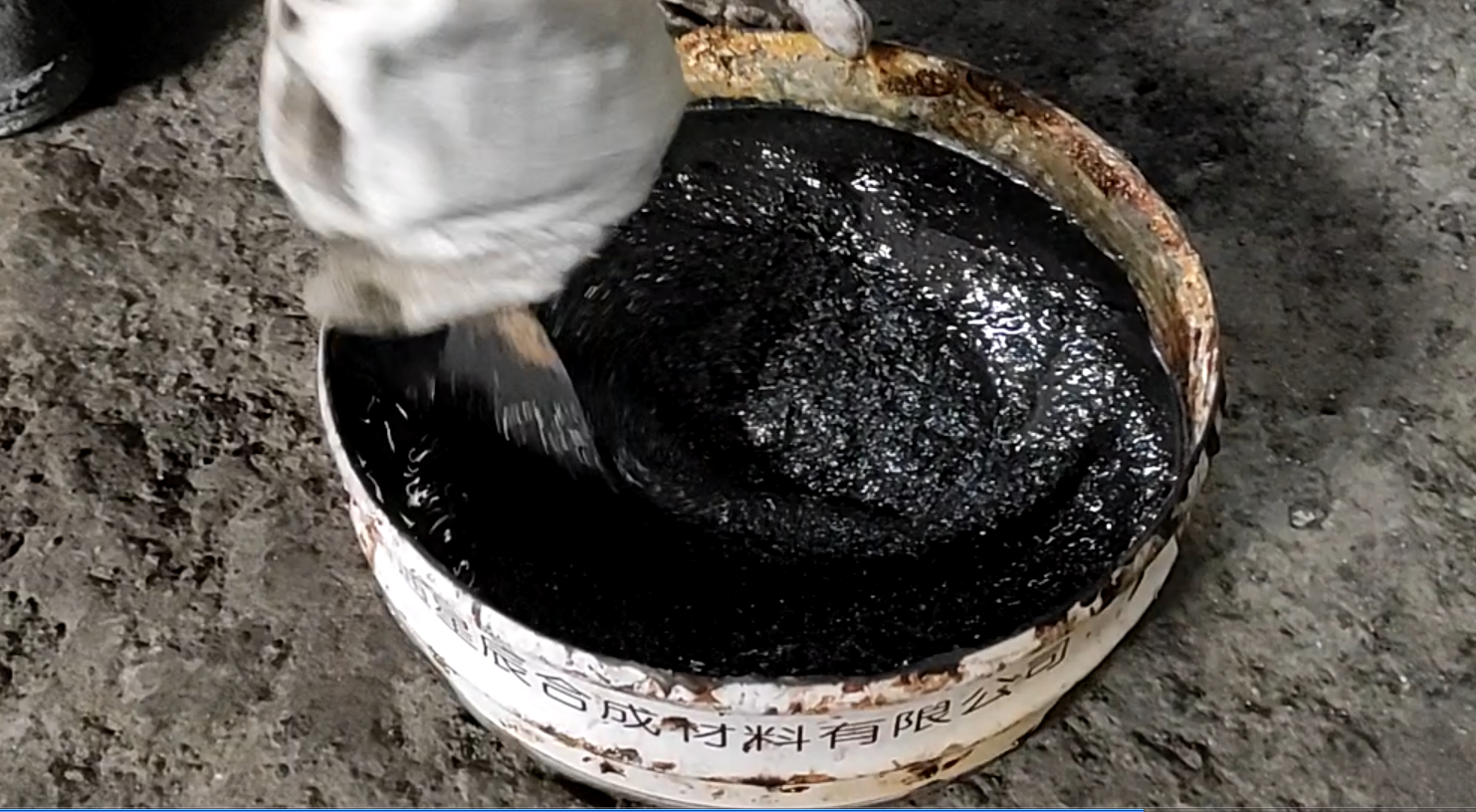

有条件的对工件提前预热,温度以以60到70度为益。如果是常温产品,可将A组份在加热箱,电炉,或加热盘上加热至30~40℃;加温料、高温料需要加温至40~60℃,使材料容易搅拌和施胶;一般是边施工边配置材料,一次配置量最大不超过5公斤,混合后的胶沾剂在料盘中建议3分钟内用完,气温过低粘稠度增大,不利于施胶作业。


香港最真正最准资料六

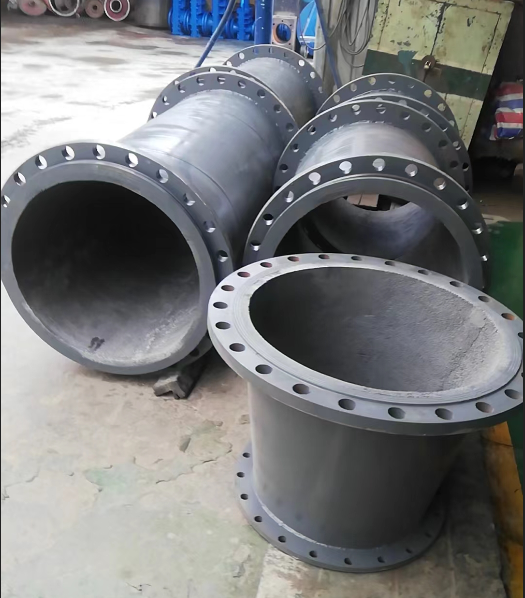

冬季工件涂层加温固化:

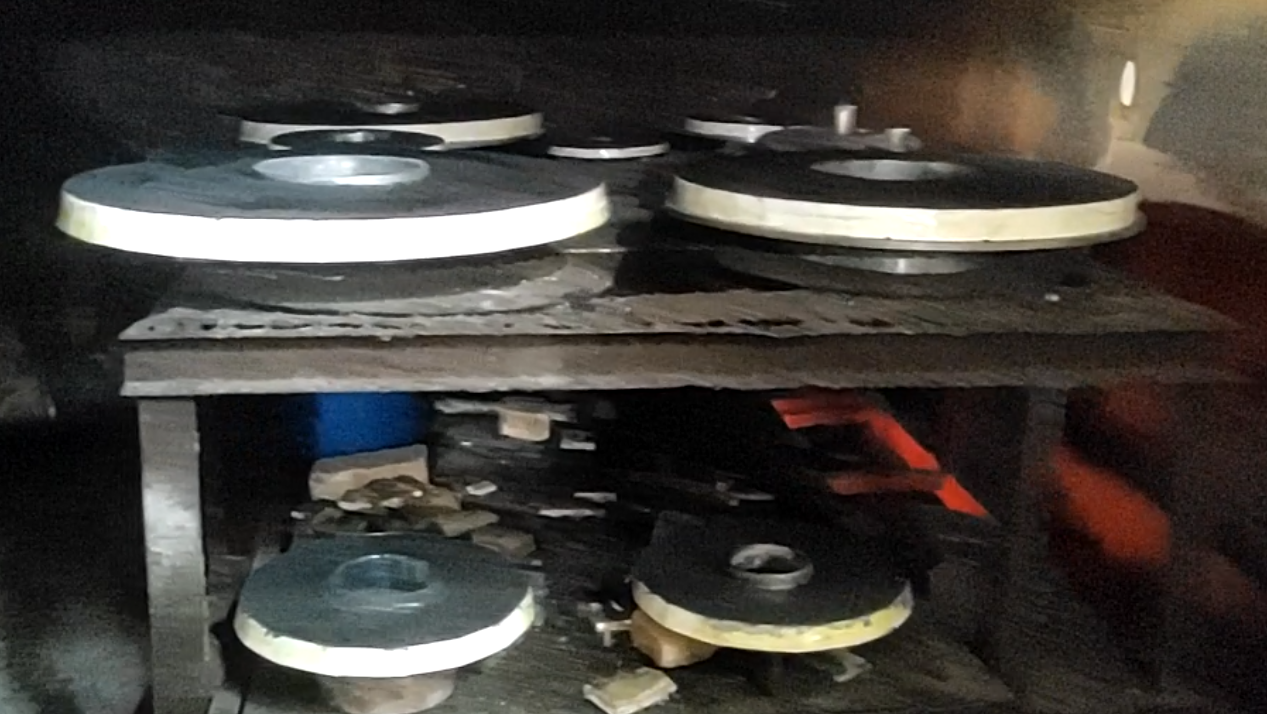

常温料,可在加热设备中把修复好的工件缓慢加热至80℃-90℃保温1小时以上即可全完固化;也可以使用热风机等设备对工件表面进行加温处理,缩短固化时间,如果冬季室温达到25°时左右,24小时可以完全固化。

香港最真正最准资料六

冬季气温低必须对加温料和高温料进行加温固化,加温材料对工件缓慢加温至110°-120°保温3小时,高温料对对工件缓慢加温至140°-150°保温3小时,即可完全固化;工件即可装配投入生产。

用手机扫描二维码关闭
