体育场馆防水

    混凝土的结构耐久性是基于材料耐久性的进一步深化。混凝土结构在自然环境和使用条件下，随着时间推移，混凝土逐渐老化和结构性能劣化，出现损伤甚至损坏，是一个不可逆的过程。首先是混凝土材料的物理化学作用的结果，继而影响到建筑结构的使用功能和结构的承载力下降，最终影响整个结构的安全。最明显的病害损伤实例，如混凝土结构受到含有氯离子介质侵蚀，而导致钢筋锈蚀，严重的会使混凝土开裂，不仅影响使用功能和外观，甚至使钢筋截面销弱，结构构件承载力下降，对结构安全性造成严重威胁。

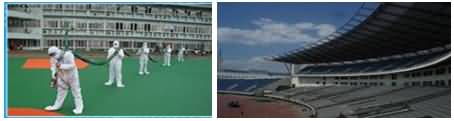

    现在SPUA聚脲弹性技术已经应用在体育场馆中，保护混凝土看台避免城市酸雨等的侵蚀，使场馆工程中的混凝土拥有百年寿命。现在已经成功应用于奥体中心，水立方，丰台垒球场，曲棍球场，奥林匹克水上公园等奥运场馆。

铁路防水

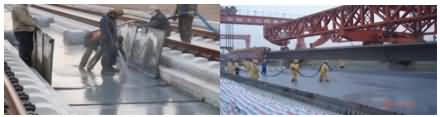

    京津城际轨道交通工程是我国第一条开工建设的高等级客运专线，是2008年奥运会的配套项目之一。由于该工程路基形式和铺设方式，对混凝土的防水层要求较高，既要高强度又要快速固化，因此工程全线采用聚脲做防水层。
全线80％的路段采用高架的32米双线混凝土箱梁和现浇混凝土梁组成。在箱梁做完聚脲防水层后的吊运和铺设中，有重达1200吨的运送设备将对将防水层进行近1000次的碾压，普通的防水材料是难以承受的。聚脲因其优良的力学性能、固化速度快、耐磨损、附着力好等优点可满足技术指标要求。
该工程分北京、廊坊、天津三段，六个梁场同时施工。全线做防水处理的面积超过1000000m2，聚脲设计厚度为2mm，其用量之大，在中国聚脲防水工程中首屈一指，在世界上也是著名的聚脲工程之一。

隧道防水

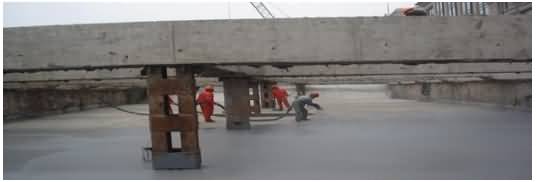

    国内外已建成大量铁路或公路隧道，在很多情况下隧道比轮渡和桥梁更具有优越性。由于隧道不可避免地要经过含水量较高的地层，如果防水、堵漏措施不当，地下水就会侵入隧道，腐蚀钢结构或混凝土，降低隧道的使用寿命，影响正常运营。因此，隧道的防水是一个十分重要的问题 目前，国内外对隧道防水重视程度普遍不够。隧道防水的正确方法是在预制的混凝土沉管外面施工一道柔性的防水层。SPUA材料的出现为新建隧道提供了一种方便可靠的防水技术。
SPUA材料具有强度高、伸长率好、无接缝、不透水、施工快等优点，比传统的防水材料如沥青、橡胶片材等更适合在隧道等高难度工程中应用。著名的美国波士顿地铁隧道和中国香港地铁隧道均使用了聚脲作为防水层。

水池防水

多年来，聚氨酯和环氧涂料已广泛应用于污水设施的防腐处理中。随着聚脲的出现，污水处理行业的防腐水平已迈向了一个新台阶。
业主在选择污水池衬里时主要从以下几个方面考虑：①首先是涂料固化速度要快，因为污水池一般只有5天的停工时间。②此外，停工期间少量的污水可能进入污水池。如果情况发生这类情况，必须重新用水清洗水池，表面会变得潮湿，因此要求涂料在施工过程中对水不敏感。③表面光滑，污泥不易聚集。④耐油性好且能经受PH值的变化。
环氧树脂用做污水处理厂的防腐涂料已经有许多年的历史。环氧树脂与混凝土和钢都有很好的附着力，而且耐化学介质性能也较好。但对污水工业的应用而言，环氧树脂存在以下几个缺点：首先，通常情况下环氧的伸长率很小，土壤的自然运动就会导致开裂，最终导致涂层脱落或污水侵蚀。其次，环氧树脂固化速度慢，当这些污水设备急欲投入使用时，环氧体系就会变得非常不尽如人意。此外，多数环氧涂料含有机溶剂，不但污染环境，而且溶剂挥发会产生针孔，对防腐产生不利的影响。检测结果表明：只有不到10%的环氧涂料通过了2年的污水浸泡实验。
聚氨酯涂料在污水处理工业中已大量应用。与环氧不同，聚氨酯具有很好的弹性，不易开裂，防渗漏效果好，耐化学腐蚀性能也不错。但聚氨酯涂料对湿度和温度很敏感，在户外施工时经常会出现起泡、脱层等弊病。
聚脲则不同，它比聚氨酯具有更强的反应一致性、稳定性和可预见性，这使聚脲可在100%的湿度环境和-28℃的低温下施工而不影响反应速度。
在水池防水中，聚脲提供了先进的整体防水层的新工艺，由于采用先进的喷涂工艺，整个施工无接缝，涂层厚度均匀。异性结构的再显性，更是传统防水材料所无法比拟的，以及优异的物理性能、耐候性能、耐化学介质性能使SPUA喷涂聚脲弹性体技术成为水池防水的最佳方案。
现在已经广泛应用于国内各大电厂污水池、酸碱中和池、油田污水池、化工污水池等领域。

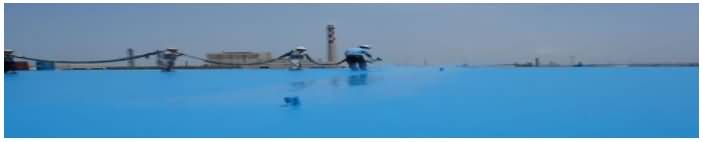

屋面防水

     我国的建筑屋面防水材料已从单一的沥青品种发展到改性沥青油毡、高分子防水卷材和防水涂料。目前，SBS和APP改性油毡仍是应用广泛的防水材料，在很大程度上解决了以往“三毡四油”的诸多问题，但品种单一，采用单层做法接缝处容易渗漏。高分子防水卷材以EPDM和PVC为主，在国外已十分成熟。但国内EPDM配套的胶粘剂质量差，配套件多，施工质量难以保证。PVC板材在热熔焊接接缝时有氯气产生，不但污染环境，更直接损害了操作工人的身体健康。
高档防水涂料以聚氨酯和水性丙烯酸为主。水性丙烯酸涂料耐候性好、易清洁，缺点是低温或高湿的条件下不能施工，透气性高不能封闭水气。聚氨酯弹性防水涂料色彩艳丽，防水性能好，但施工时受湿度的影响易发泡，立面易流淌，而且耐老化性能欠佳，易褪色，易粉化。
    上述防水材料经日光老化后容易出现开裂；即使防水材料自身不开裂，也会因砼的开裂（由振动、应力、风化等因素引起）而断裂。SPUA材料则不同，因为其自身的柔韧性好、耐老化性好、强度高，即使在混凝土开裂的情况下，不但自身不会断裂，而且还能将混凝土紧紧“抓住”，起到防水和保护作用，特别适用于高档建筑的屋面防水处理。曾有人做过一个有趣的实验分别在钢、砼、沥青表面喷涂脂肪族SPUA材料，将-196℃的液氮距涂层30.5厘米处，喷射到样品表面达30秒，未见涂层任何破坏；当喷射距离减小至10.2厘米时，钢和砼表面的涂层出现轻微裂纹，而沥青表面的涂层却完好无损。另将涂有SPUA材料的砼样品从1.8米高处自由落下，砼自身被震裂，但SPUA材料毫无损坏，并将砼的碎块牢牢地聚集在一起。
    SPUA材料从材料性能上看，SPUA的拉伸强度、使用寿命明显优于聚氨酯防水涂料，拉伸强度等指标接近Ⅰ类合成高分子卷材，使用寿命延长了5～10年。从施工角度看，SPUA的优势更加明显。由于采用专用设备整体喷涂工艺，SPUA防水结构整体性好，无接缝，避免了卷材接缝可能造成的渗漏，施工效率也明显提高。此外，该技术在生产、施工和使用过程中不使用溶剂，无有毒有害物质释放，有利于环境保护。因此，与现有高档防水材料相比，SPUA技术性能更可靠、更高效、更环保。
要想彻底根除屋面漏水的隐患，最终必然要走到SPUA技术上来，这已在国外得到很好的验证。以往的卷材存在大量接缝，在户外老化作用下会加速渗漏，一旦渗漏很难找到漏点，从而造成“年年修年年漏，越修越漏”的怪现象。SPUA技术则完全不同，它与底材100%粘接，表面整体性好，无接逢，防渗漏效果极佳。
